| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | OEM/ODM |
| Certification: | CE, RoHS |
| Numéro de modèle: | T/MN 253 1619/50M ou T/MN 253 1619/100M |
| Quantité de commande min: | 10 pièces |
| Prix: | sales@sogootech.com |
| Détails d'emballage: | Sac PP + carton de papier |
| Délai de livraison: | 3-20 jours dépend de la quantité |
| Conditions de paiement: | Paypal, T/T, Western union |
| Capacité d'approvisionnement: | 100000 pièces par semaine |

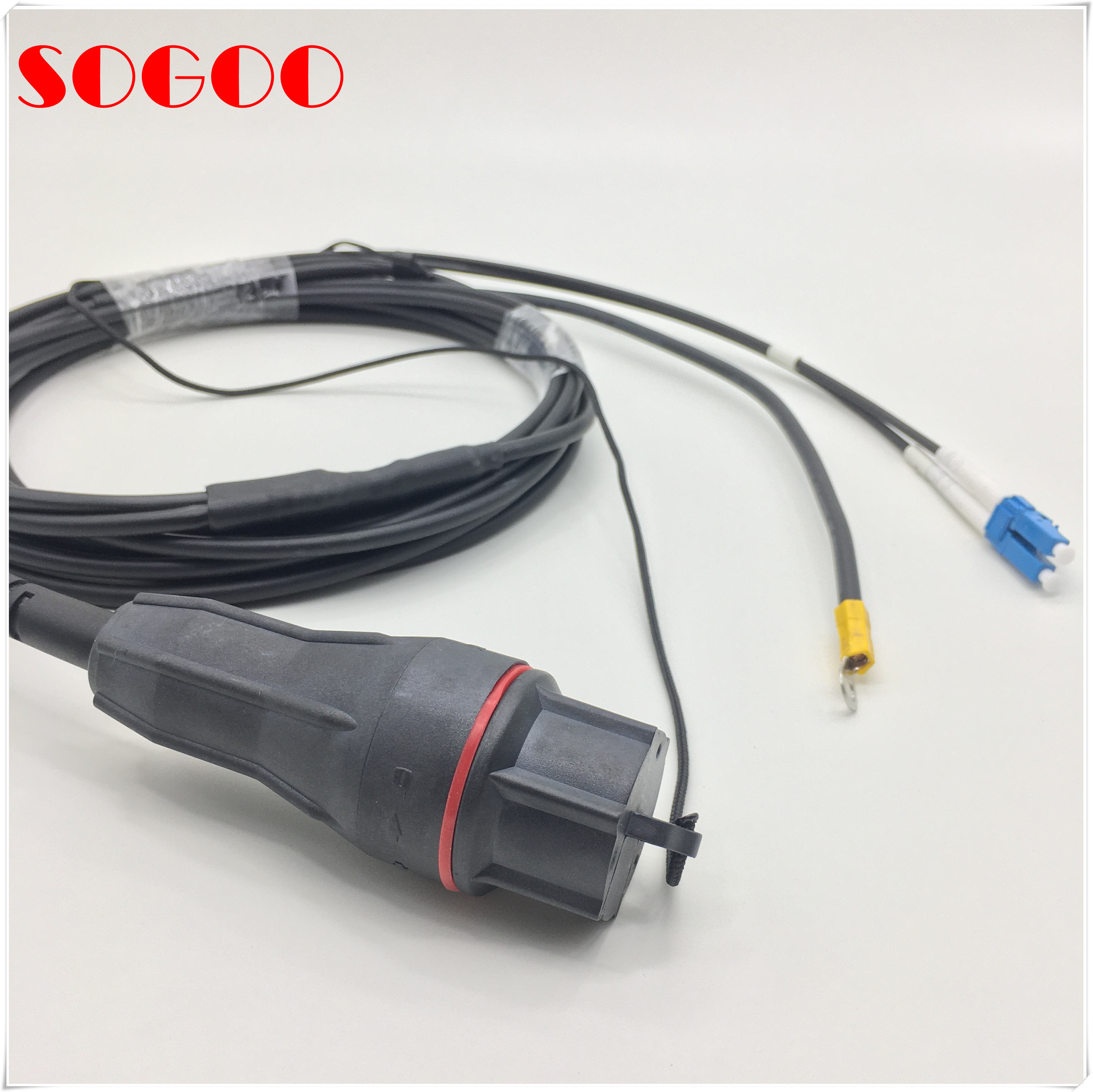

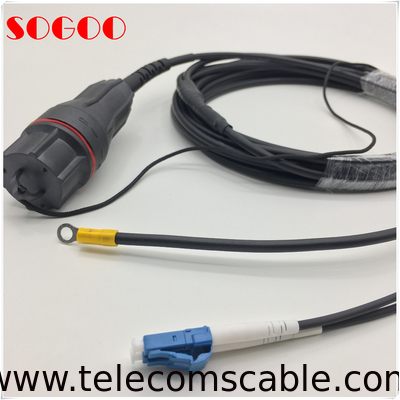

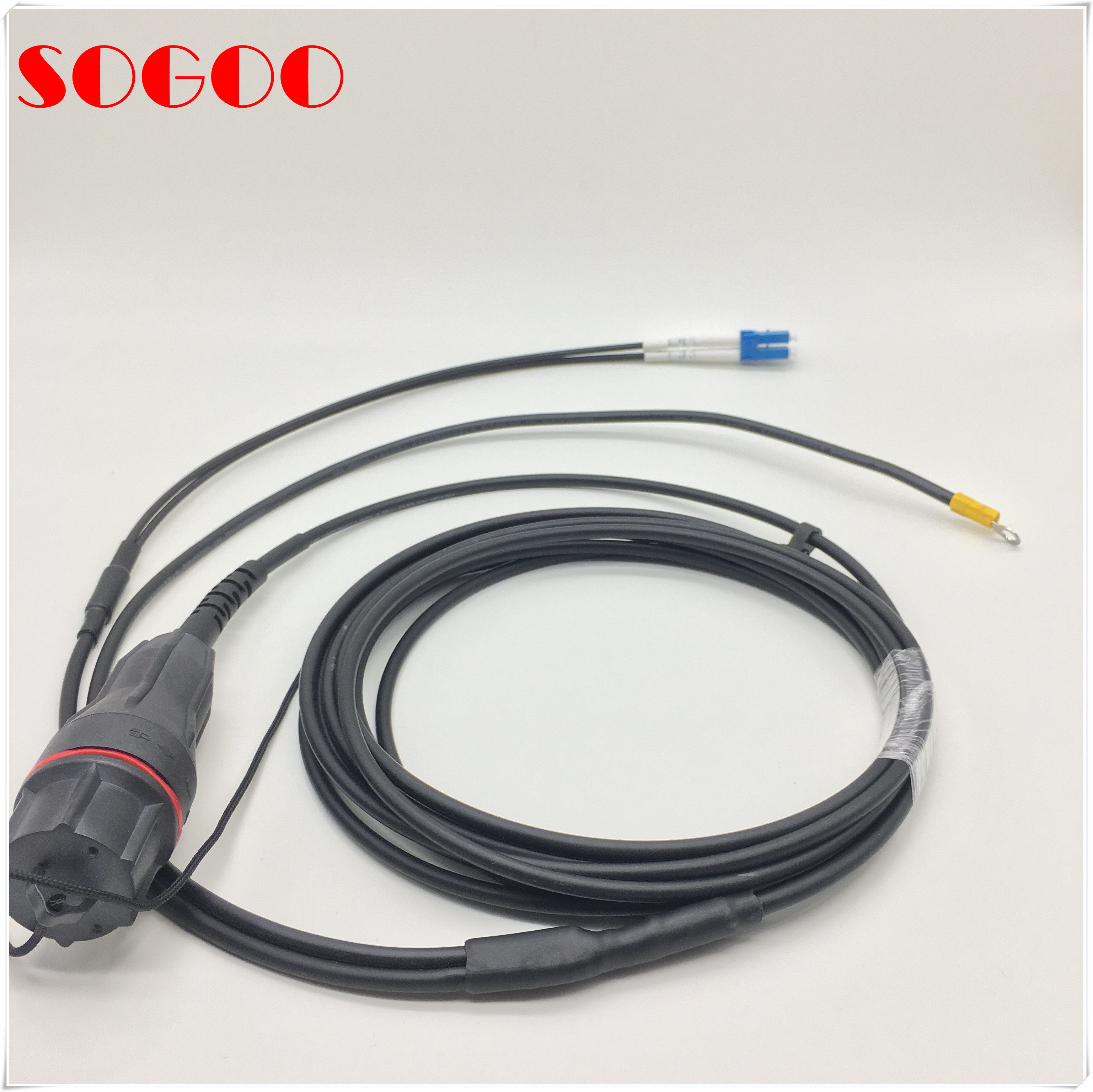

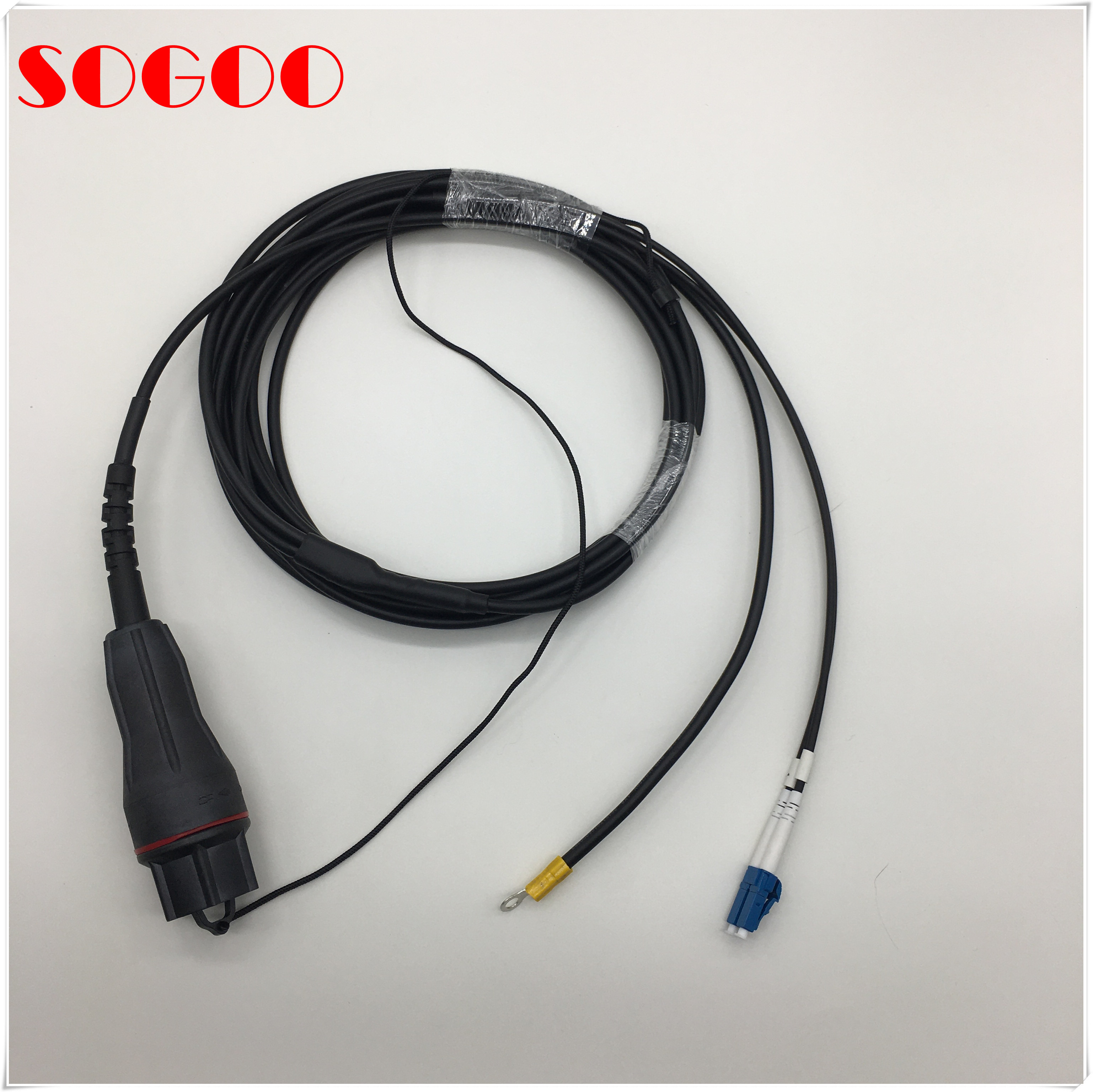

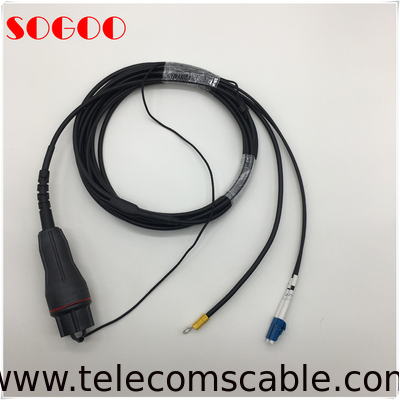

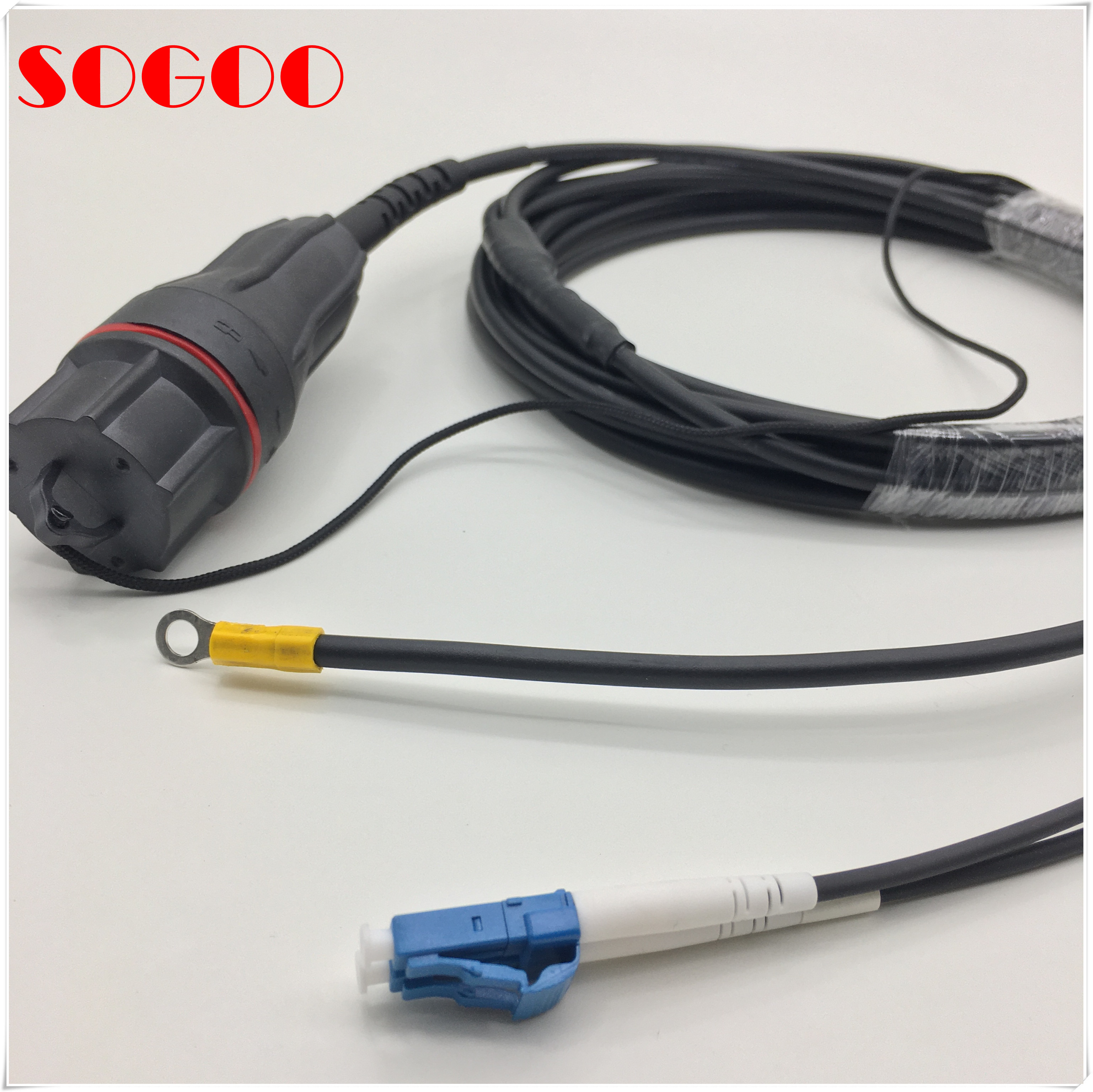

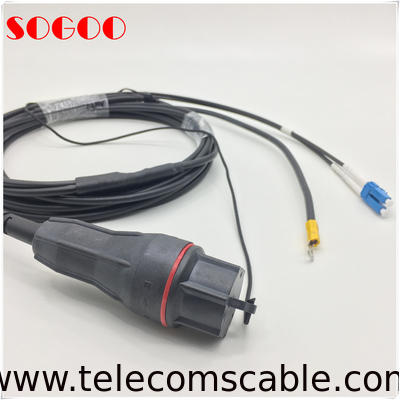

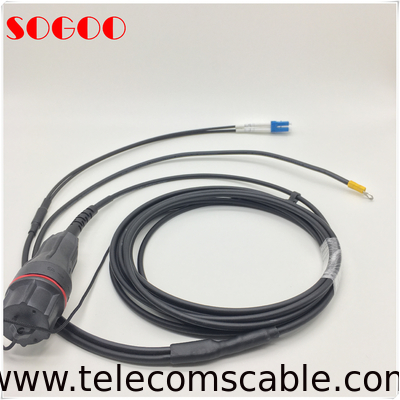

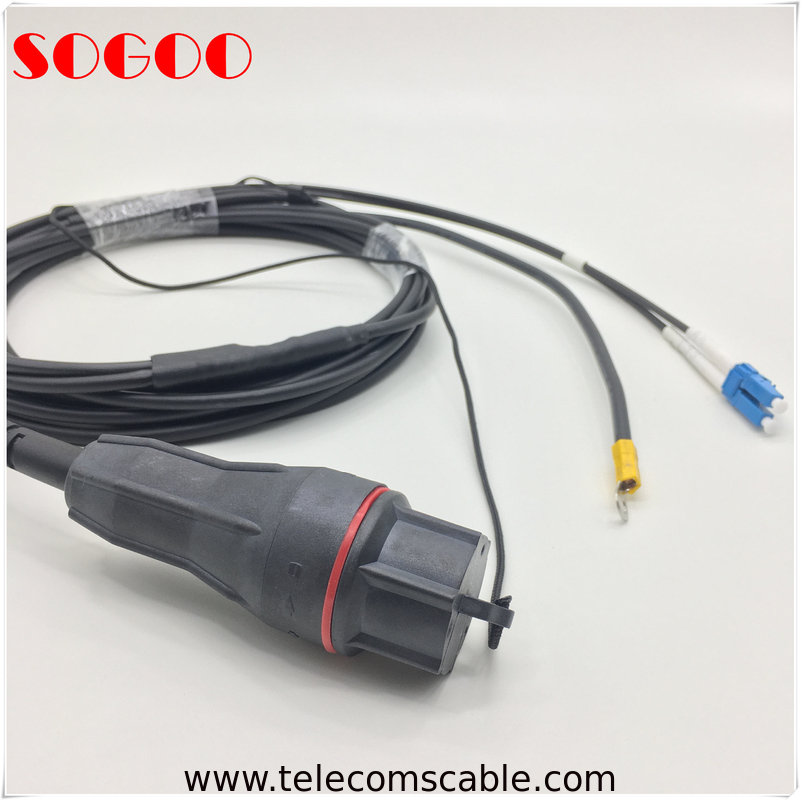

| Nom du produit: | T/MN 253 1619 câble de fibre de 50m 100m | Les mots clés: | T/MN 253 1619 |
|---|---|---|---|
| Application du projet: | Ericsson Optical Fiber Cable | Taille: | diamètre de 5mm |
| Longueur: | 50~100m | Connecteur: | SM de 1F LC-LC |
| Mettre en évidence: | Ericsson Optical Fiber Cable,Câble de fibre optique,Fil de masse de Fullaxs |
||
Le câble optique est conçu de manière à pouvoir être mis à la terre avec un plateau métallique avec un fil de terre d'une longueur d'au moins 600 mm.La connexion du fil de terre à un séparateur métallique du câble optique doit être approximative.. 1 mètre avant le connecteur FullAXS. Le câble de mise à la terre doit être terminé par une chaussure de câble M8 avec au moins un orifice de fixation. Un exemple de la conception souhaitée est indiqué sur la figure ci-dessous.
| Nb. | Exigences techniques relatives au câble optique (joindre les pièces justificatives): |
| 1. | Mesures optiques et de transmission (CEI 60793-1) |
| 2. | La résistance à la traction doit être conforme à la norme IEC 60794-1 → à long terme F=300N, à court terme F=450N |
| 3. | L'essai de concassage doit être conforme à la norme IEC 60794-1 E3 → à long terme F=3000N/100mm, à court terme F=5000N/100mm |
| 4. | Le câble doit être plié de manière à ce qu'il ne se déforme pas. |
| 5. | Type de connecteur - LC/PC mode unique, connecteur duplex |
| 6. | Type de fibre - mode unique 9/125 μm, norme SM G.657A1 |
| 7. | Perte d'insertion de 0,3 dB |
| 8. | Perte de retour > 50 dB typique |
| 9. | L'enveloppe du câble doit être autoadhésive (éteinte) et exempte de substances causant des gaz halogènes (LSOH), |
| 10. | Connecteur 1 sur le site BBU - duplex LC/UPC, |
| 11. | Connecteur 2 sur le site de la RRU LC/UPC duplex, boîtier FullAXS avec capuchon de protection, protection IP 65 |
| 12. | La force de traction maximale doit être d'au moins 300 N. |
| 13. | Plage de température: -40oC à +85oC |
| Les connecteurs optiques ou les câbles optiques de raccordement doivent être conformes (joindre les pièces justificatives): | |
| 14. | § CEI 61754 - Normes d'interface mécanique |
| 15. | § CEI 61753 - Normes de performance |
| 16. | § CEI 61300 - Procédure d'essai et de mesure |
| 17. | § CEI 61755 - Interface optique |
| Nom de l'article | Les spécifications |
| Connecteur A | FULLAXS Duplex LC, Bottes droites |
| Connecteur B | Duplex LC, chaussure droite |
| Cable de mise à la terre | Cable de mise à la terre du côté B, longueur 1,2 m |
| Nombre de fibres | 2 noyaux |
| Type de fibre | Mode unique 9/125umG.657A1 |
| Attenuation du câble optique à 1310 nm | 00,4 dB/km |
| Attenuation du câble optique à 1550 nm | 00,3 dB/km |
| IL/connecteur | ≤0.3dB CEI 61300-3-4 |
| Perte de retour/connecteur | > 50 dB selon la norme CEI 61300-3-6 |
| Plage de température de fonctionnement | - 20 à 70°C |
| Plage de température de stockage | - 20 à 85°C |
| Résistance à la traction | 350 N maximum |
| Radius de flexion | 180 nm au minimum |
| Résistance à l'écrasement | 1500 N/100 mm |
| Enveloppe extérieure | PE, tout câble blindé |
| Couleur de la gaine du câble | Noir |
| Départ de câble | 5 mm +/- 0,2 mm |
| Écartez-vous! | 3.0mm tubes blindés, couleur noire |
Boîte de carton standard à l'exportation ou boîte sur mesure selon la demande du client
Pour les transports:
Service de porte à porte:DHL,TNT,Fedex,UPS International EXPRESS 3 à 5 jours ouvrables
Aéroport à aéroport:Par avion ((Le client doit contacter la société logistique locale pour le dédouanement)
Port à port: pour les commandes en grande quantité
Questions fréquentes
1Question: Quelle est votre quantité minimale de commande?
Réponse: Toute commande d'essai en petite quantité est la bienvenue.
2Question: Votre entreprise accepte-t-elle les commandes d'échantillons?
Réponse: Oui. Envoyez-nous vos dessins. Les produits peuvent être personnalisés selon vos exigences.
3Question: Quelles conditions de paiement acceptez-vous?
Réponse: T/T, Union Western et Paypal
4Question: Quels sont les moyens de livraison pris en charge par votre entreprise?
Réponse: Nous soutenons la livraison express, le transport aérien, le transport ferroviaire et le transport maritime.
J'attends avec impatience votre enquête surCable à fibre optique Ericsson Fullaxs LC-LC avec fil de mise à la terre.
