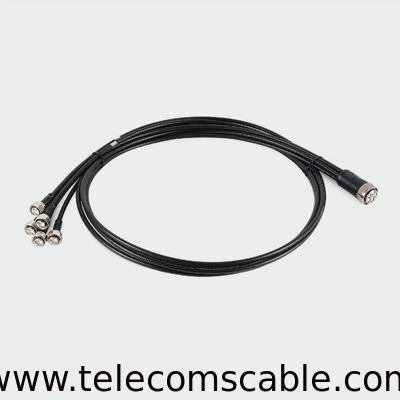

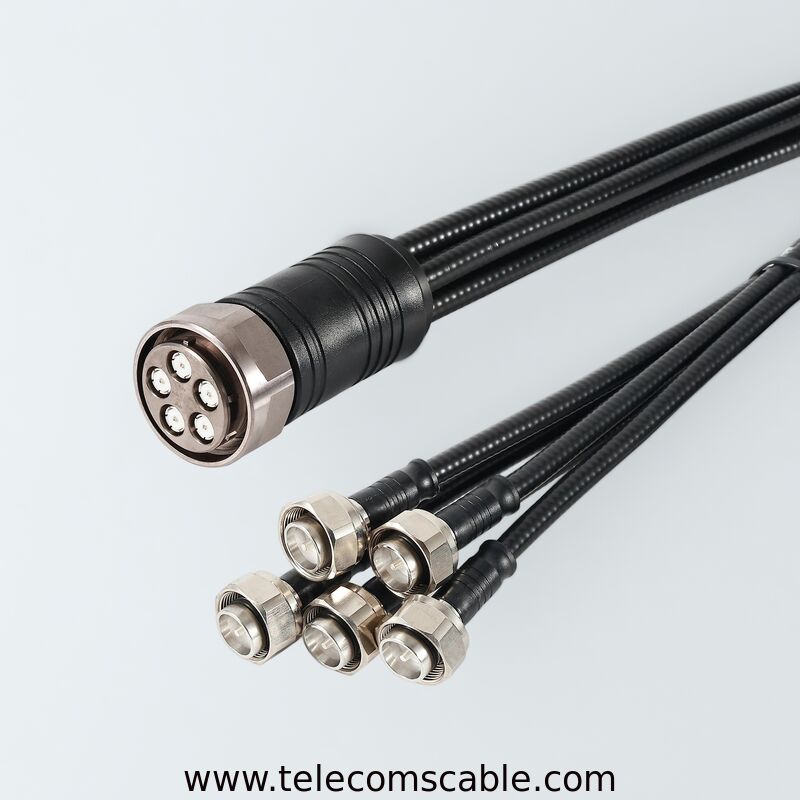

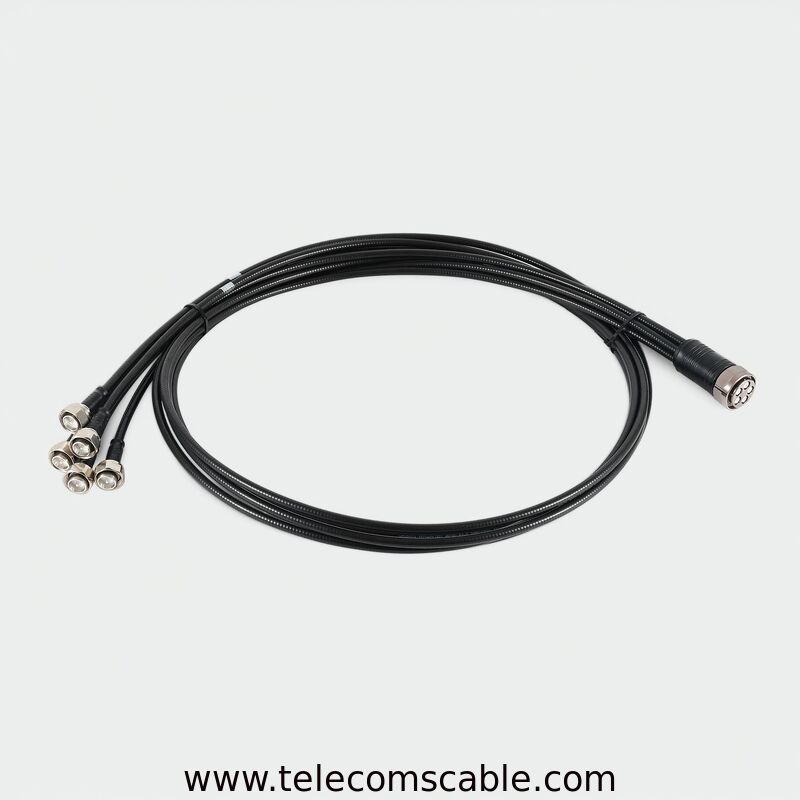

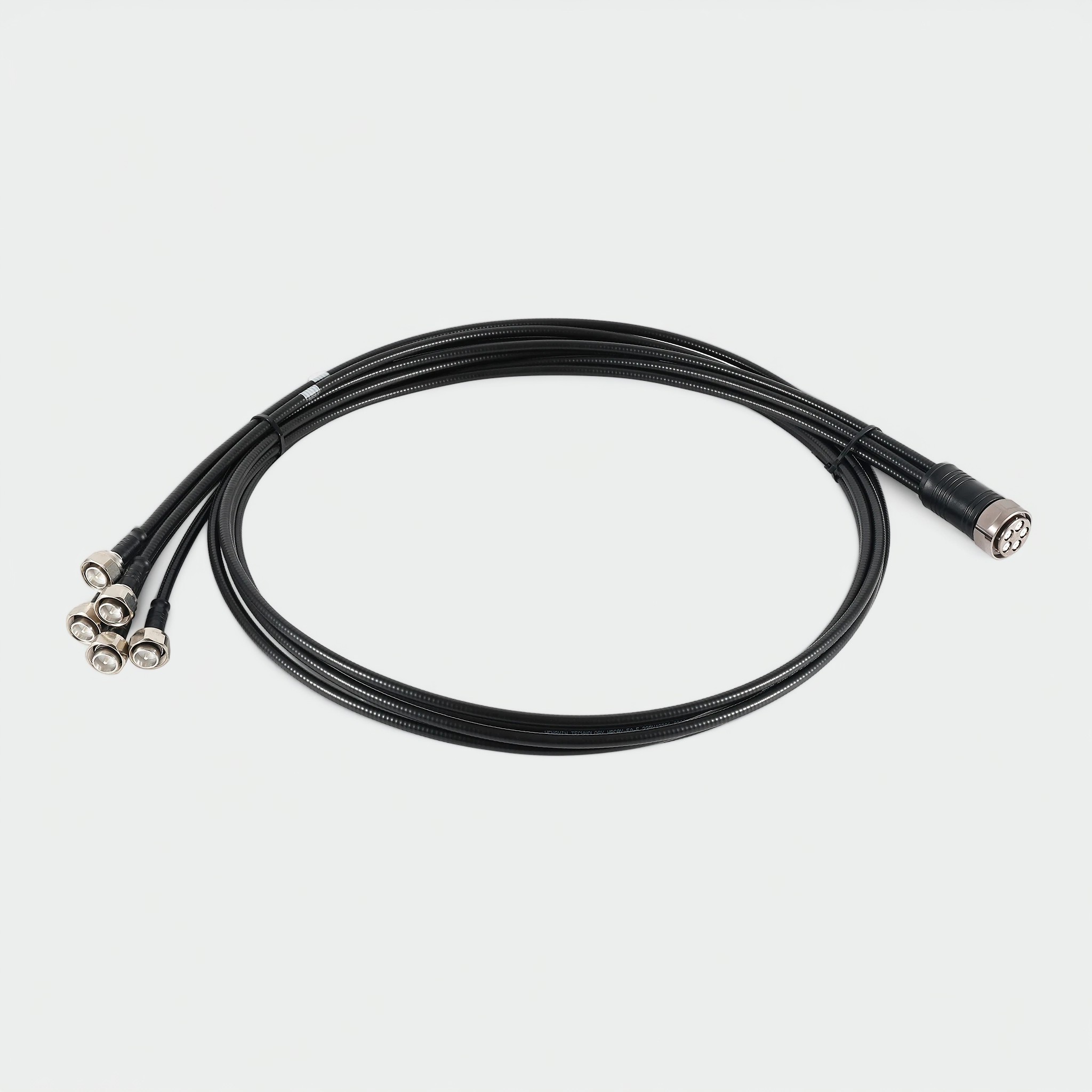

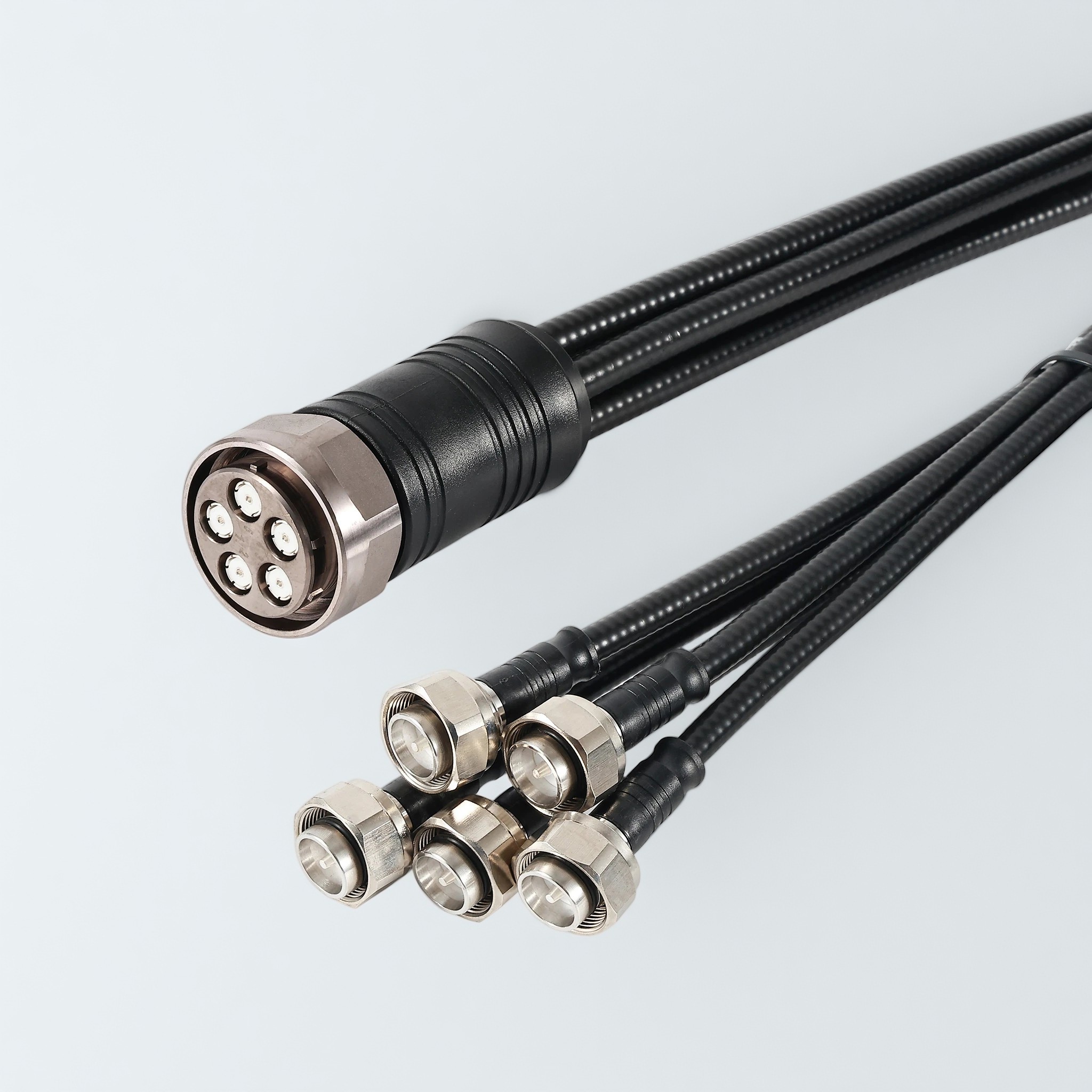

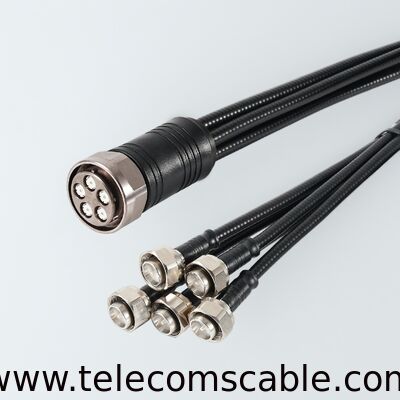

Cavalier 1/4 pouce, FM, MQ5 à Nex10 N 4,3-10 3 m 5 m droit/droit

Le cavalier MQ4 MQ5, ce sont des assemblages de câbles RF, généralement constitués d'un seul câble avec plusieurs connecteurs qui peuvent être connectés à différents types d'antennes. Le câble est généralement fabriqué à partir de matériaux de haute qualité pour garantir une durabilité et des performances fiables.

Dans ce contexte, un câble cavalier signifie généralement un assemblage de câble coaxial doté d'un connecteur MQ4 ou MQ5 à une extrémité et d'un connecteur NEX10 à l'autre extrémité.

1. Connecteur MQ4 : Il s'agit d'un type de connecteur coaxial RF utilisé dans les télécommunications. Il dispose d'un mécanisme de couplage fileté et est conçu pour fonctionner à des fréquences plus élevées.

2. Connecteur MQ5 : Semblable au MQ4, le MQ5 est également un connecteur coaxial RF avec un mécanisme de couplage fileté. Il est utilisé dans les applications où des performances à plus haute fréquence sont requises.

3. Connecteur NEX10 : NEX10 est un type de connecteur plus récent conçu pour répondre aux exigences croissantes de performances des réseaux mobiles, en particulier dans les applications 5G. Il offre de faibles performances PIM (Intermodulation Passive) et est connu pour sa taille compacte et sa conception robuste.

Pour obtenir des détails spécifiques sur les produits et les options d'achat, vous devrez généralement vous renseigner auprès des fournisseurs ou des fabricants de câbles et de connecteurs coaxiaux, car ils peuvent vous proposer des solutions sur mesure en fonction de vos besoins.

CARACTÉRISTIQUES / AVANTAGES du cavalier MQ4 MQ5

• La conception ingénieuse facilite une installation et un déploiement rapides
• Étanchéité IP 67 . Aucun risque d'indisponibilité, sécurise les revenus.
• La structure stable garantit une excellente cohérence
• VSWR stable, performances d'intermodulation exceptionnelles et cohérentes
• Conforme à RoHS (UE) et CRoHS (Chine)

SPÉCIFICATIONS DE TEMPÉRATURE

• Température d'installation °C (°F) -25 à 60 (-13 à 140 )
• Température de fonctionnement °C (°F) -40 à 70 (-40 à 158 )
• Température de stockage °C (°F) -40 à 70 (-40 à 158 )

SPÉCIFICATIONS ÉLECTRIQUES

• Intermodulation, 3ème ordre dBc ≤ -155
• VSWR, perte de réflexion VSWR (dB) ≤ 1,100 (26,5) à 30 - 2 200 MHz
• ≤ 1,120 (25) à 2 200 - 2 700 MHz
• ≤ 1,160 (22,6) à 2 700 - 3 300 MHz
• ≤ 1,200 (21) à 3 300 - 4 200 MHz
• ≤ 1,250 (19) à 4 200 - 5 000 MHz
• ≤ 1,350 (16) à 5 000 - 6 000 MHz
