| Place of Origin: | Guangdong, China |
|---|---|
| Nom de marque: | SOGOO |
| Certification: | CE, RoHS |
| Numéro de modèle: | 4.3 10 |
| Minimum Order Quantity: | 50 pcs |
| Prix: | sales@sogootech.com |
| Packaging Details: | 500m / wooden drum |
| Delivery Time: | 3-20 days depends on quantity |
| Payment Terms: | T/T; Paypal; Western Union |
| Supply Ability: | 1000000m per week |

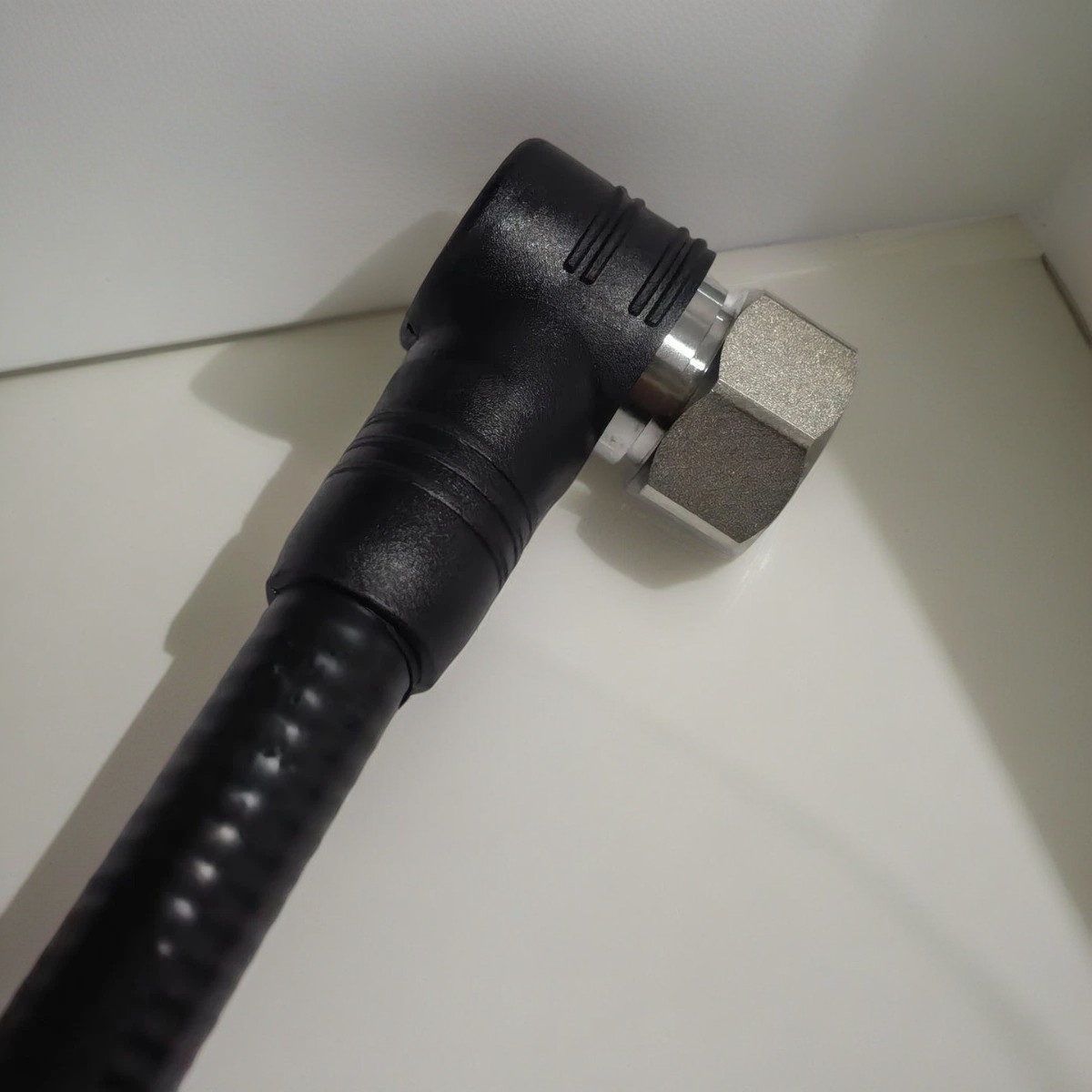

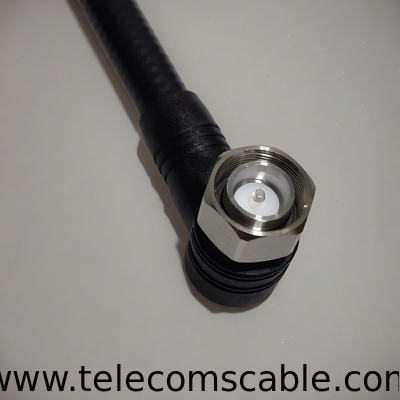

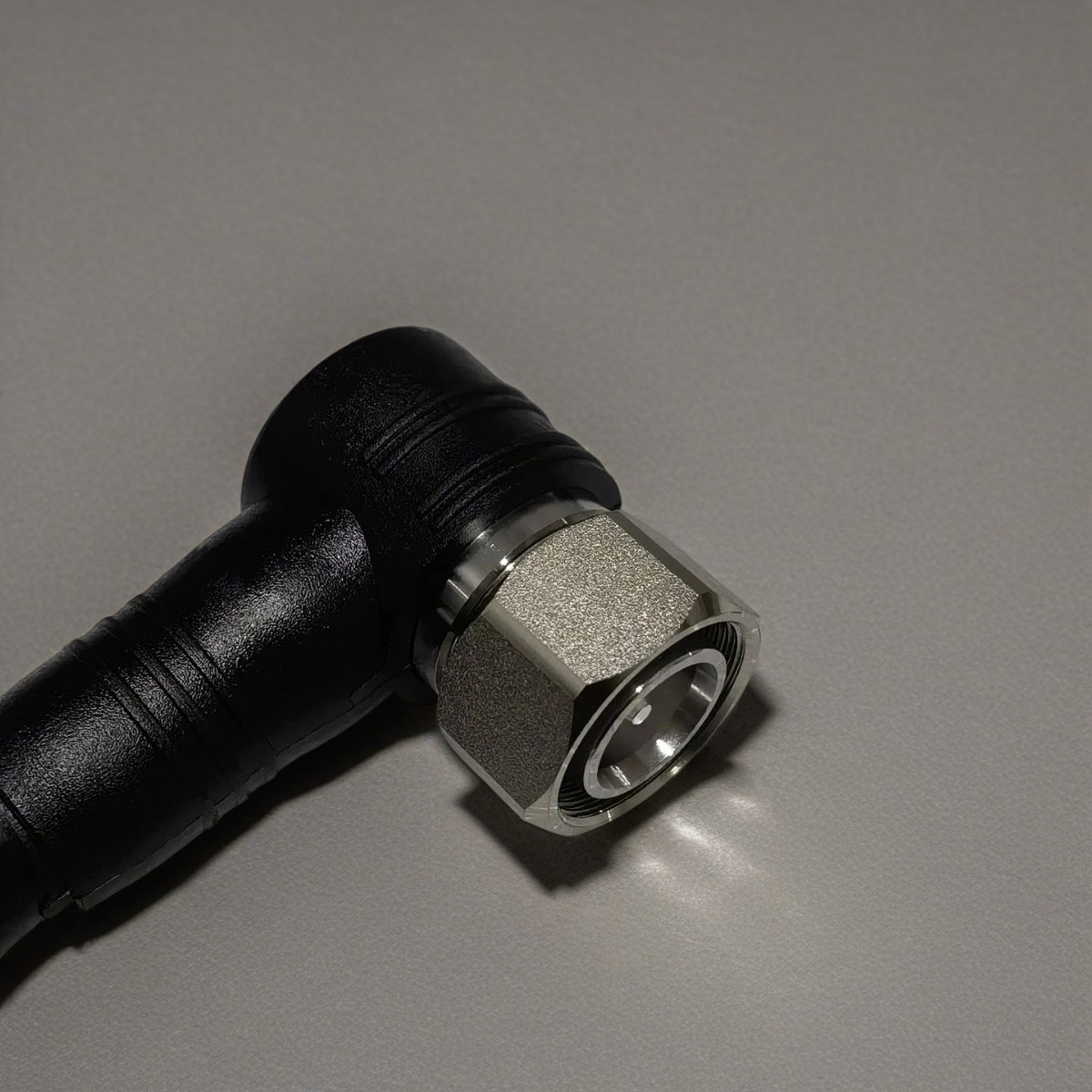

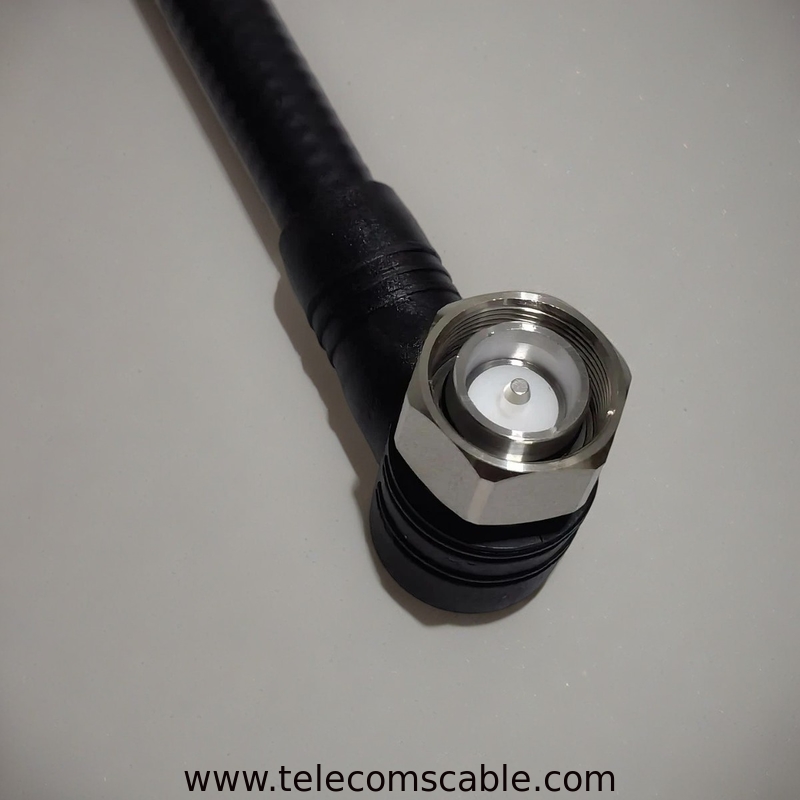

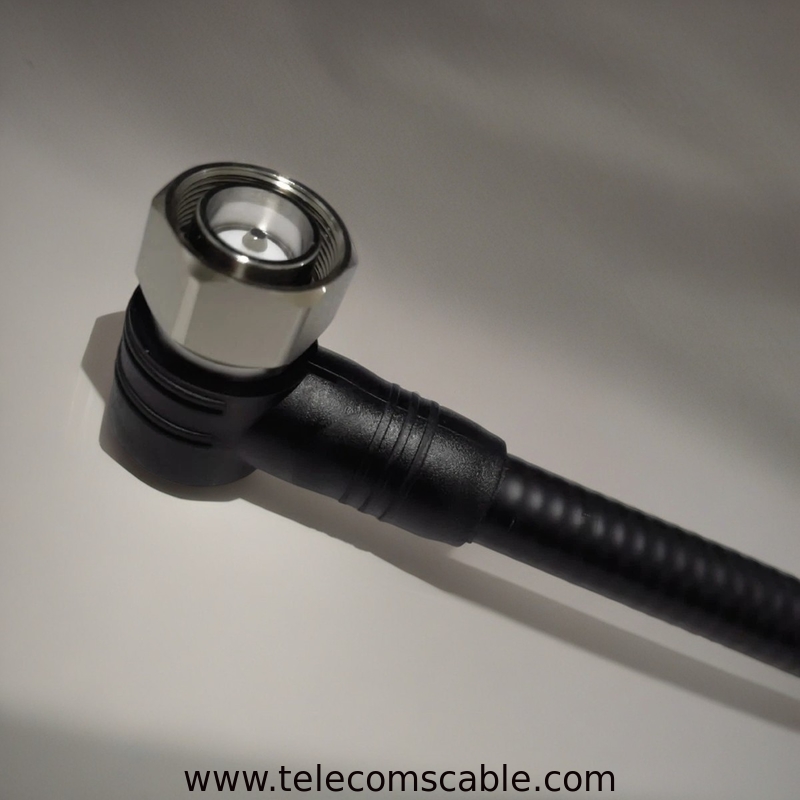

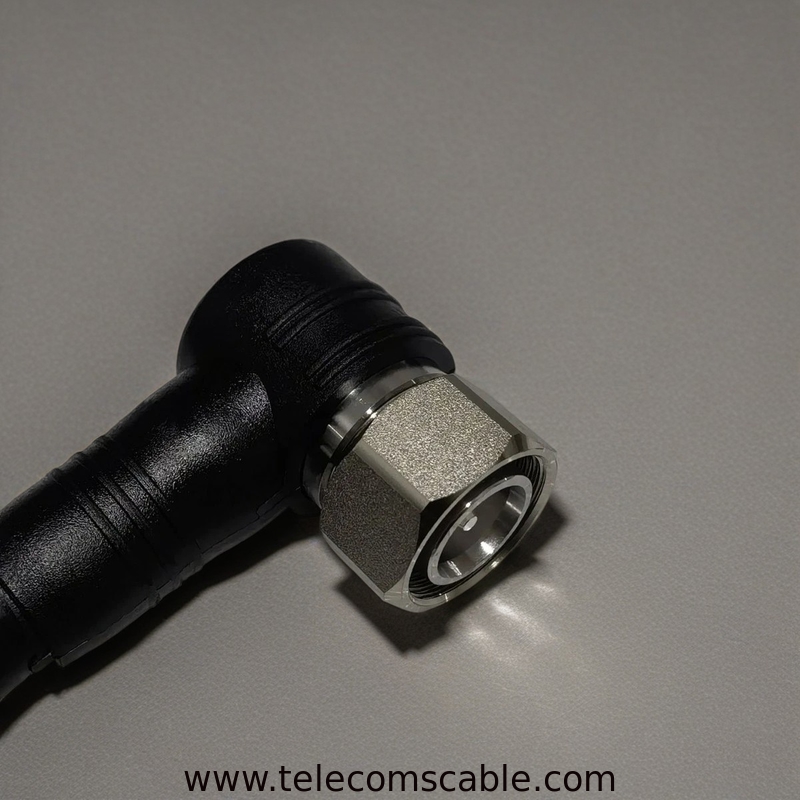

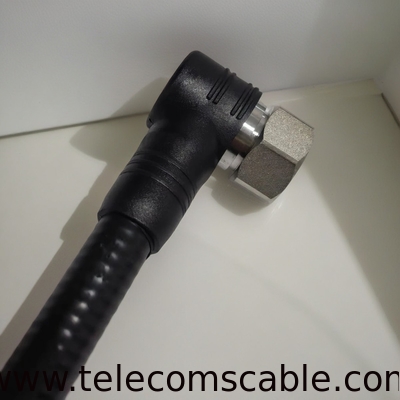

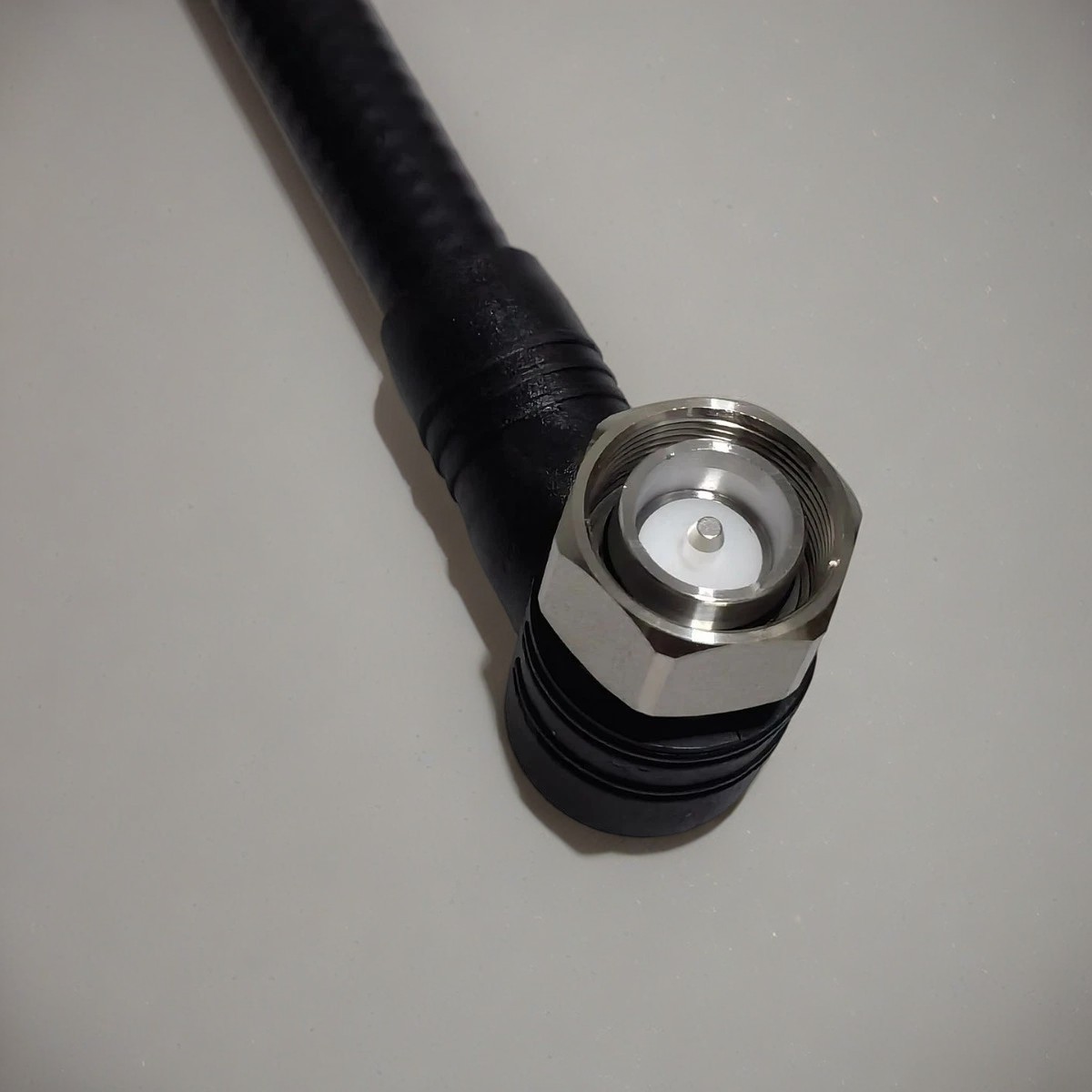

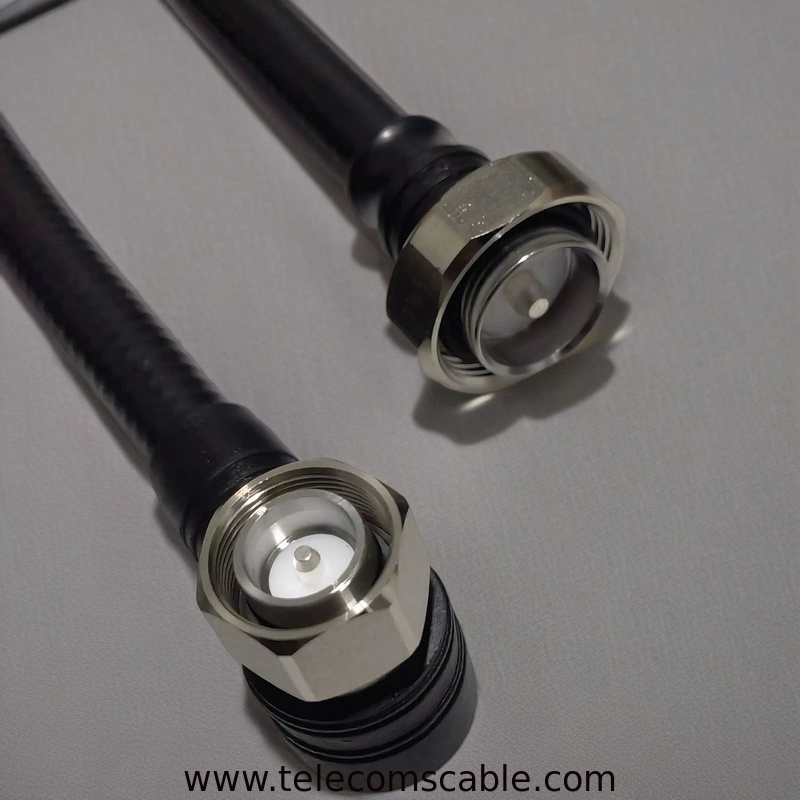

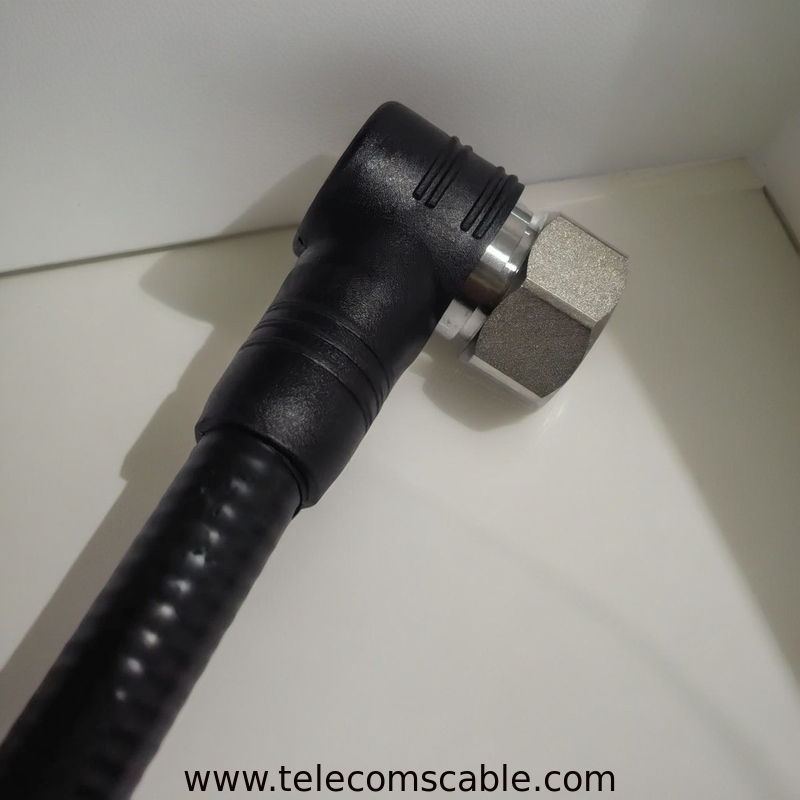

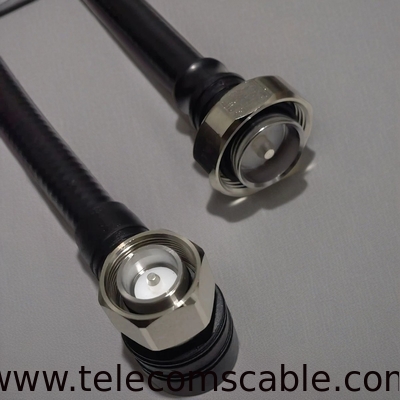

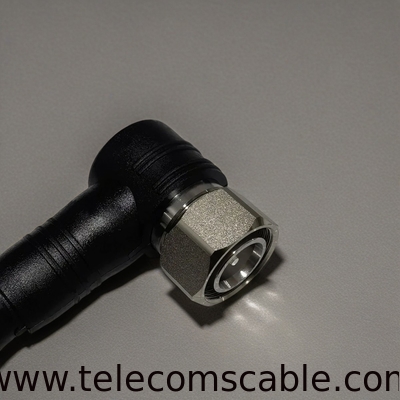

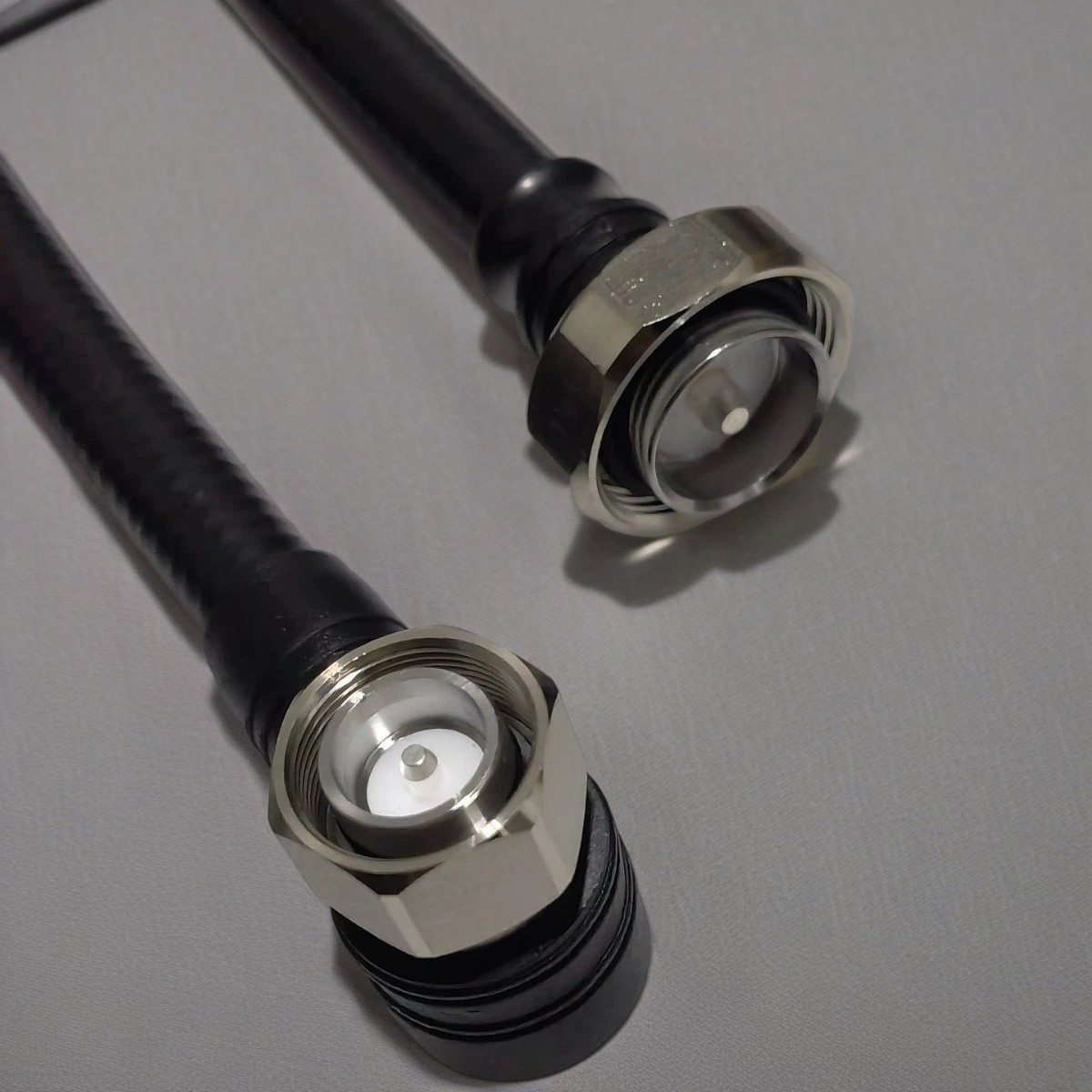

| Product Name: | 4.3 10 right Angle jumper | Dia: | 1/2" |
|---|---|---|---|
| Application du projet: | Télécommunications | Les câbles: | câble coaxial superflex de 1/2 pouce |
| Insulation Material: | Foam PE | matériau du conducteur: | D'autres métaux |
| Conducteur extérieur: | Tube de cuivre ondulé | Connecteur: | 4.3 10 angle droit |
| Mettre en évidence: | Jumper superflex de 1/2 pouce,4.3 10 Homme angle droit,4.3 10 sauteur d'angle droit |
||
Les spécifications:
1 connecteur coaxial RF:
1.1 Matériau et revêtement
Conducteur intérieur: laiton, plaqué d'argent, épaisseur de plaque: ≥ 0,003 mm
Diélectrique isolant: PTFE
Conducteur extérieur: laiton, plaqué avec un alliage ternaire, épaisseur de plaque ≥ 0,002 mm
1.2 Caractéristiques électriques et mécaniques
Impédance caractéristique: 50Ω
Plage de fréquences: DC-3 GHz
Résistance diélectrique: ≥ 2500V
Résistance de contact: conducteur intérieur ≤ 1,0 mΩ, conducteur extérieur ≤ 0,4 mΩ
Résistance de l'isolant: ≥ 5000MΩ (500V CC)
Résistance à l'écoulement: ≤ 1,15 (DC-3 GHz)
PIM: ≤-155 dBc@2x43 dBm
Durée du connecteur: ≥ 500 cycles
2 câbles RF coaxial: 1/2 ̊ câble RF super souple
2.1 Matériau
Conducteur intérieur: fil d'aluminium recouvert de cuivre (φ3,60 mm)
Diélectrique d'isolation: mousse de polyéthylène (φ8,90 mm)
Conducteur extérieur: tube en cuivre ondulé (φ12.20 mm)
Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être égale ou supérieure à:
2.2 Caractéristique
Impédance caractéristique: 50Ω
Condensateur standard: 80 pF/m
Taux de transmission: 83%
Rayon de courbure unique minimum: 50 mm
Résistance à la traction: 700N
Résistance d'isolation: ≥ 5000 MΩ
Attenuation du blindage: ≥ 120 dB
Résistance à l'écoulement
3 Cable de démarrage
3.1 Taille du composant du câble:
Longueur totale des ensembles de câbles:
1000 mm ± 10
2 mm ± 20
3 000 mm ± 25
5 000 mm ± 40
3.2 Caractéristique électrique
Bandes de fréquences: 800 à 2700 MHz
Caractéristiques Impédance: 50Ω±2
Voltage de fonctionnement: 1500 V
Résistance à l'écoulement: ≤ 1,11 (0,8-2,2 GHz), ≤ 1,18 (2,2,7 GHz)
Voltage d'isolation: ≥ 2500V
Résistance d'isolation: ≥ 5000 MΩ (500 V de courant continu)
PIM3: ≤ 150 dBc@2x20W
Perte d'insertion:
| Fréquence | 1m | 2 m | 3m | 5 m |
| 890 à 960 MHz | ≤ 0,15 dB | ≤ 0,26 dB | ≤ 0,36 dB | ≤ 0,54 dB |
| 1710 à 1880 MHz | ≤ 0,20 dB | ≤ 0,36 dB | ≤ 0,52 dB | ≤ 0,80 dB |
| 1920 à 2200 MHz | ≤ 0,26 dB | ≤ 0,42 dB | ≤ 0,58 dB | ≤ 0,92 dB |
| 2500 à 2690 MHz | ≤ 0,30 dB | ≤ 0,50 dB | ≤ 0,70 dB | ≤ 1,02 dB |
| 5800 à 5900 MHz | ≤ 0,32 dB | ≤ 0,64 dB | ≤ 0,96 dB | ≤1,6 dB |
Métode d'essai par choc mécanique: MIL-STD-202, méthode 213, condition d'essai I
Métode d'essai de résistance à l'humidité: MIL-STD-202F, méthode 106F
Métode d'essai par choc thermique: MIL-STD-202F, méthode 107G, condition d'essai A-1
3.3Caractéristique de l'environnement
Il est étanche à l'eau.
Plage de température de fonctionnement: -40°C à +85°C
Plage de température de stockage: -70°C à +85°C
Temps de réalisation:
Nous avons beaucoup de stock, si la quantité n'est pas très grande, nous pouvons envoyer les marchandises dès que possible après réception du paiement.Si grande quantité, le délai de livraison est nécessaire selon la quantité.
Le transport:
Si la quantité est petite, nous envoyons généralement par courrier (DHL,FEDEX,TNT et ainsi de suite). Si la quantité est grande, nous conseillons d'expédier par voie aérienne ou maritime. Cela prendra plus de temps, mais des frais moins chers. Nous sommes près du port de Tianjin.
Notre service:
Nous pouvons offrir l'échantillon. Si la qualité est bonne, nous pouvons offrir un prix très très compétitif.Et peut emballer selon les exigences du client.
services:Afin de répondre aux exigences de nos clients, nous personnalisons également
Il suffit de nous montrer votre dessin, votre échantillon ou les détails indiqués, nous allons produire
Nous allons discuter avec vous sur les détails et s'il vous plaît n'hésitez pas à
Prenez contact avec nous.
Qualité:Afin d'assurer la qualité des produits, nous avons combiné
des employés qualifiés, des lignes de production avancées, des équipements de test sophistiqués
et le réseau national de services.
Garantie: Nous offrons un service complet, y compris un service de qualité, des conseils
Nous nous concentrons sur les besoins des clients dans les moindres détails.
Je me réjouis de vos questions sur4.3 10 homme à angle droit 1/2 " Superflex Jumper.
